一、產品用途

    LCH系列數顯落錘撕裂試驗機可用于厚度40mm以下的輸送鋼管或厚度3—40m的鐵素體鋼、貝氏體鋼以及雙相鋼等鋼板的落錘撕裂試驗（DWTT）。

    二、主要技術指標

    1、依據標準：GB/T8363-2007《鐵素體鋼落錘撕裂試驗方法》。參考標準：（1）API5L3美國石油學會建議方法；

    （2）ASTM E436-80鐵素體鋼落錘動態撕裂試驗標準方法；（3）ASTM E604-83金屬材料動態撕裂標準方法。

    2.主機系統：

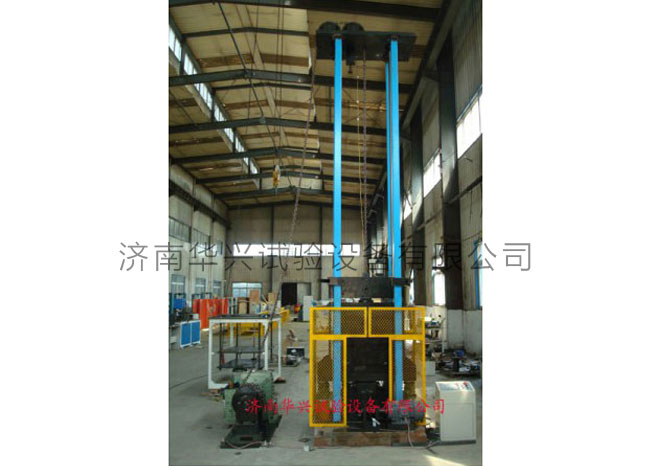

    1) 主機系統是由兩根圓形滑柱、四根方形立柱、頂板、底座、緩沖裝置、支座、鉗口、落錘、落錘提升機構、掛脫錘機構、安全防護裝置、送樣定位機構、防傾倒機構等組成。

    2）機架堅固，連接可靠：滑柱、立柱與底座垂直，可以方便地對滑柱進行清洗潤滑；試樣送放簡易快捷，定位準確，防傾倒裝置堅固耐用，能夠可靠的保證試樣在受到打擊過程中不歪斜不傾倒，避免試樣扭曲、一次打不斷試樣；支座、鉗口堅固耐摩；安全保險機構及安全防護網確保人身安全，可靠耐用；減震的緩沖裝置有效耐用；掛錘及脫錘機構靈活可靠。

    3）主機的主要技術參數

    a、大沖擊能量                       20000J

    b、主機安裝高度                       ≤5.5m

    c、沖擊速度                            ≥7m/s

    d、落錘總質量誤差                      ≤1%

    e、配重砝碼質量誤差                    ≤±0.5%

    f、錘刃及支座鉗口支承面洛氏硬度         ＞HRC56

    g、落錘錘刃曲率半徑                  R25.4±2.5mm

    h、支座鉗口曲率半徑                  R14.3±1.59mm

    i、支座跨距                           254+1.5mm

    j、落錘錘刃中心線與支座跨距中心偏差      ±1.5mm

    k、試樣對中裝置與試樣缺口中心線的偏差    ≤1.5 mm

    l、落錘的提升高度與標準值的偏差          ≤1.5 mm

    m、試樣規格                    305×76×（3-40）mm

    n、試驗機尺寸                   1600×2300×5500mm

    o、電機功率                             4.0kw

    3.電控系統

    電控系統采用觸摸屏操作,液晶顯示屏可顯示提升高度、預置能量，并可預設提升高度。
